AH、HH型渣漿泵單級單吸懸臂臥式離心泵結構說明
產品介紹：

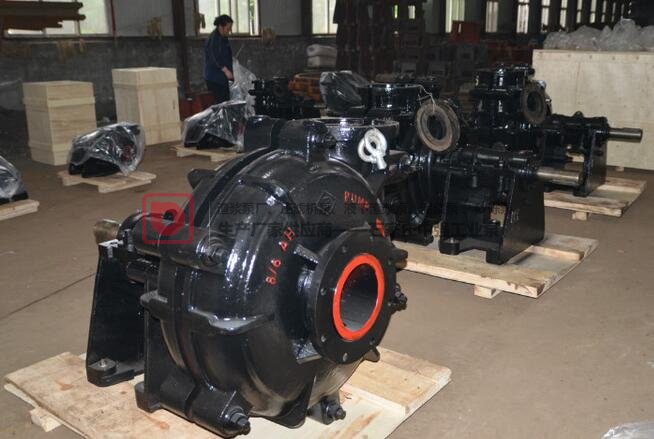

中強AH、HH型渣漿泵為單級單吸懸臂臥式離心泵，適用于冶金、礦山、煤炭、電力建材等工業部門輸送含有懸浮固體顆粒的液體。如精礦、尾礦、灰渣、煤渣、水泥、泥土、礦礫等強硬度、強腐蝕高濃度渣漿。被輸送的固液混合物溫度不得超過80℃，重量濃度可達60％。
結構說明：
1.AH、HH型泵的入口為軸向、出口為徑向，用戶可根據需要在圓周方向上調整出口方向，調整最小角為45°。
2.AH、HH型泵從吸入口方向看為逆時針旋轉，常用的傳動方式有四種：DC型、CV型、ZV型、CR型。
3.軸封采用軟填料密封或副葉輪密封。
組成結構：
1.護套⒉.泵體 3.后護板4.泵蓋5.前護板6.葉輪﹖.填料箱8.軸套9.軸10.軸承體11.托架12.對開填料壓蓋13.填料14.水封環
AH、HH系列渣漿泵主要技術參數:
